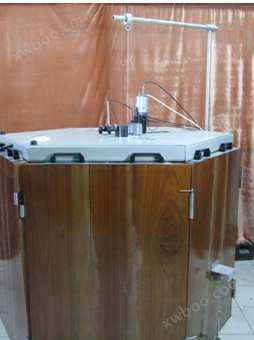

砂輪爆裂試驗裝置DMS
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
73產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
砂輪護罩強度試驗裝置適用于GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式電動工具的anquan? **部分：砂輪機、拋光機和盤式砂光機的專用要求》第20章規定的角向磨光機、直向砂輪機護罩強度試驗的專用檢測設備，其技術指標符合GB 3883.3相關要求。
?
1 適用標準及標準要求
1.1適用標準
GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式電動工具的anquan?? **部分：砂輪機、拋光機和盤式砂光機的專用要求》
1.2 標準相關條款要求
GB 3883.3 中對砂輪護罩強度試驗要求詳見第20章。
第20章 機械強度
20.101 所有制造商推薦的護罩應有足夠的機械強度，以防止一旦砂輪爆裂時砂輪碎片飛向操作者。
通過提交3個推薦護罩的試樣進行20.101.1到20.101.4試驗來檢驗。按制造商意見，試驗可用3個護罩進行，但可以少于3個砂輪機。試驗后，工具應滿足20.101.5的符合性要求。
20.101.1 護罩按說明書要求牢固地安裝到砂輪機上。如果護罩是可調節的，則它應盡可能位于過砂輪中心線或?qū)ΨQ線，逆砂輪旋轉方向轉過30°(±10°)的位置上遮住砂輪，或當調節范圍小于30°時達到*大設定位置(見圖106a和圖106b)。
應按照說明書要求，將直徑等于砂輪機額定能力的、由制造商推薦的*大厚度砂輪，安裝到主軸上。
砂輪機應以額定電壓空載運行至少5min。測量和紀錄砂輪速度。
20.101.2 ?20.101.1規定的砂輪應切成四等分的槽口。對27、28、和41型砂輪，切槽是由外緣朝中心徑向進行的(見圖107)。對6、和11型砂輪，切割始于作業面朝向安裝端(見圖108)。
每個槽口寬度不大于2.5mm。槽口的加深應要求砂輪在速度等于或大于20.101.1建立的速度或砂輪機額定轉速的90%(取其大者)時產生的離心力下解體。按照說明書要求將開槽的砂輪安裝到主軸上。
注：表102給出了標準砂輪尺寸的典型預割長度范圍：
表102 標準砂輪直徑的典型預割長度范圍
|
砂輪型號 |
砂輪尺寸mm (直徑×厚度×孔徑) |
平均爆裂轉速 /min |
預割長度范圍 mm |
|
27型 |
115×6×22（23） |
10 200 |
37.6到39.6 |
|
125×6×22（23） |
9 800 |
42.7到45.7 |
|
|
180×6×22（23） |
5 900 |
67.3到?72.1 |
|
|
230×6×22（23） |
5 700 |
83.3到?93.5 |
|
|
11型 |
125 x50 x 22（23） |
6 150 |
28 |
|
155 x 50 x 22（23） |
5 400 |
30 |
|
|
1型 |
125 x 25 x 16 |
6 950 |
46 |
|
155 x 25 x 16 |
5 800 |
57到60 |
