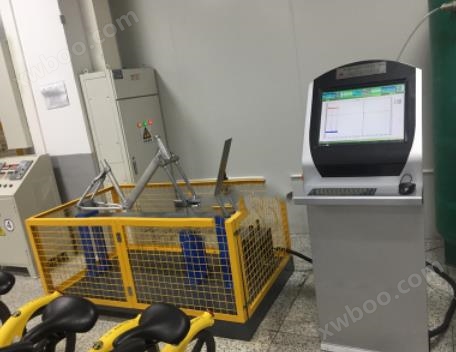

電動自行車架前叉振動試驗機
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
143產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
一、適用范圍:
能對電動自行車車架/前叉組合件進行動態模擬加載，來實現對車架/前叉組合件振動的試驗過程。本設備主要用于測試車架/前叉組合件的強度性能，適用于對電動自行車車架進行前后振動測試。
二、試驗原理：
將被測試樣按標準試驗要求固定于測試臺上，完全模擬電動自行車在騎行過程中的受力情況，根據標準設定測試力的大小和振動次數,觀察車架在經過一定的試驗次數后有無發生斷裂或裂痕，連接件及緊固件有無松脫等情況,在測試過程中如果試件中途破壞或試件試驗次數到達,機臺會自動停機并保留測試結果。
三、滿足標準：
GB17761-2018《電動自行車安全技術規范》；
GB 3565-2005 《自行車安全要求》；
DIN 79100-2000《自行車安全要求和試驗方法》；
QB/T1880-2008 《自行車 車架》；
JIS D 9401-2010《自行車、車架》附件：仿形車的車架強度 耐震性。
四、主要技術參數：
1)控制方式： PLC+觸摸屏操作；
2)試驗頻率： 0-15Hz可調；
3)負重： 0-100kg；
4)加速度： 0-3.2g；
5)轉速精度：±0.5％；
6)電源：AC220V ，50/60Hz；
7)前后振幅： 0-25.4mm,可調；
8)動力源：電機驅動；
9)試驗次數： 0-999999次任意設定,自動顯示試驗進程,自動保留測試結果
10) 停機方式：達到次數或試件中途損壞,自動停機,并保留試驗次數
11) 微動開關：附有安全微動開關,測試物損壞時,自動停機設施
12) 雙振動源，前后振動獨立控制，堅固耐用，具有較高的抗共振性；
13) 機座：采用鋼構特別設計,適用于各種尺寸、形狀的車架,是種多功能測試臺
14) 水平腳：前后左右有水平調整腳,可調水平
15) 外觀：靜電噴塑,電鍍硬鉻處理
16）減振方式：測試臺底座安裝減震氣囊；
17）整機重量：約1400公斤；
18）整機尺寸：1880*800*1800mm（L*D*H）
技術特點：
1、設備主要部件， 如驅動電機、觸摸屏、 PLC、 變頻器、 力值傳感器、 數據采集卡等關鍵部件均應采用國際知名品牌， 以提高設備的檔次及可靠性， 滿足有關試驗等的要求。
2、設備電壓，電流，溫度，力值、頻率等各項技術參數精度要求符合CTL-251B的要求。
